| Tegund trefja: | OM5 | Kapalefni: | Kólumbía |
|---|---|---|---|
| Trefjafjöldi: | 16 kjarna | Pólsk gerð: | UPC |
| Kapal litur: | Límónu grænn | Gerð tengis: | MPO karlkyns og LC |
| Háljós: |
viftu út snúru, lc gerð plástursnúru |
||

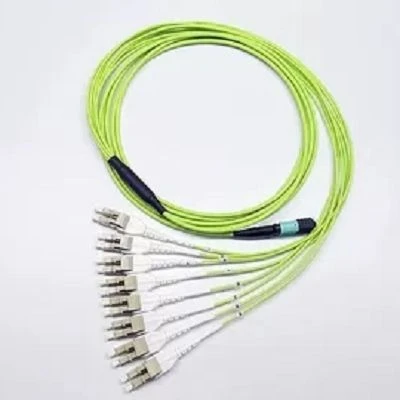

16 kjarna MPO lítið tap á LC uniboot duplex MPO fanout snúru 3.0mm multimode OM5 LSZH snúru
Margtrefja, 16 trefja MPO-LC fanout snúrusamstæður eru tæmdar með Senko MPO karltengi og 8*LC tvíhliða tengjum, sem eru venjulega notuð í MPO/MTP® snældum, rekkum eða burðargetu með virku búnaðartengjunum. Multimode OM5 ljósleiðarar tryggja brunnflutning ljóssins.
Eiginleikar
◆ Pólunarvalkostir eru TIA stíll A, B eða C (Aðferð B er staðalbúnaður)
◆ Með 12 trefjum, 16 trefjum og 24 trefjum MPO/MTP® tengi staðli
◆ Fáanlegt í Senko, Nissin, US Conec, EZconn, Sanwa, Sancall vörumerki tengi
◆ Fáanlegt í OS1/2, OM2, OM3-150, OM3-300, OM4 og OM5
◆ Fáanlegt í FC, LC, SC, ST, MU, E2000 og MPO/MTP®
Umsókn
◆ Jumper tenging
◆ Kaðall gagnavera
◆ MPO/MTP® snældur, rekki
◆ Fjarskiptanet
◆ 40G, 100G og QSFP senditæki
Forskrift
1. Rekstrar- og geymsluhitastig
| Færibreytur | Min | Hámark | Eining | |
| 1 | Vinnuhitastig | -40 | 70 | gráðu |
| 2 | Geymslu hiti | -40 | 70 | gráðu |
2. Optical Afköst
| Atriði | Færibreytur | ||||
| MPO/MTP® tengi | SM (1310nm% 2f1550nm) | MM (850nm) | |||
| Staðall | Lítið tap | Staðall | Lítið tap | ||
| Innsetningartap | Dæmigert | 0.5dB | 0.2dB | 0.5dB | 0.2dB |
| Hámark | 0}.7dB | 0.35dB | 0}.7dB | 0.35dB | |
| Tap á skilum | >=60dB fyrir APC | -- | |||
| >=40dB fyrir tölvu | >=20dB fyrir tölvu | ||||
| Karlkyns Kvenkyns | Karlmaður: með pinna; Kona: án pinna | ||||
| LC/FC/SC tengi | ||||
| Atriði | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL(dB) | 850nm IL (dB) | 850nm RL (dB) | |
| EINKATÖLVA | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Rúmfræði breytur
| MT | ||||
| Mæling | Takmarkanir standast/falla | |||
| Færibreytur | Min | Hámark | ||
| Beygjuradíus | Langi Axel | 2000 mm |
∞ |
|
| Stutt Axel | 50 mm |
∞ |
||
| Horn | Langi Axel | -0.2 gráður | 0.2 gráður | |
| Stutt Axel | APC | 7,8 gráður | 8,2 gráður | |
| EINKATÖLVA | -0.2 gráður | 0.2 gráður | ||
| Trefjahæð | 1000nm | 3000nm | ||
| Mismunandi trefjahæð | N/A | 500nm | ||
| Aðliggjandi trefjahæð | N/A | 300nm | ||
| Ferrulengd | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Atriði | Staðst/fall | |
| Færibreytur | Min | Hámark |
| FC ROC | 10.00mm | 25.00mm |
| LC ROC | 7.00mm | 25.00mm |
| Trefjahæð | -100.00nm | 50.00nm |
| Apex hliðrun | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Atriði | Staðst/fall | |
| Færibreytur | Min | Hámark |
| ROC | 5.0mm | 12.00mm |
| Trefjahæð | {{0}}.0nm | 50.0nm |
| Apex hliðrun | 0.00μm | 50.00μm |
| APC horn | 7.700 gráður | 8.300 gráður |
| Lykill villa | -0.500° | 0.500° |
4. Upplýsingar um tengi
Kostir vöru
◆ Við stóðumst mörg gæðakerfisprófun, eins og ISO, RoHS; og stóðst birgjaprófið á lykilreikningnum.
◆ Við höfum mikla framleiðslugetu. Staðlað plástursnúrugeta er 15,000 tengi/dag og MT vörugeta er 3000 tengi/dag.
◆ Prófunarstaðall okkar er mjög strangur. Sérhver kapall er prófaður fyrir sig í framleiðslulínunni okkar sem og 100% prófuð af QC deildinni.
◆ Þjónustan okkar er hæf. Við krefjumst móttækilegrar og fróðrar þjónustu við hvern viðskiptavin.
ORC QC Process Flow Spjall
Algengar spurningar
1. Sp.: Hvernig geturðu prófað stökkvari með einum ham?
A: Einhams plástursnúrur okkar hafa verið prófaðar fyrir endahliðarskoðun, singlemode IL og RL próf.
2. Sp.: Eru þessar snúrur samhæfðar við ýmsar einingar?
A: Já, LC snúrur geta verið samhæfðar við SFP, SFP+(BIDI SFP+), XFP, SC snúrur geta verið samhæfðar við BIDI SFP, GBIC, X2 og XENPAK.
3. Sp.: Hver er meðalleiðtími þinn?
A: Leiðslutími okkar er stjórnað innan 5 virkra daga fyrir venjulegar vörur. Fyrir MT vörurnar er afkastageta okkar 3000 tengi á dag.
4. Sp.: Getur þú framleitt í samræmi við sýnin sem við sendum þér?
A: Auðvitað getum við framleitt samkvæmt sýnum þínum eða tækniteikningum.
